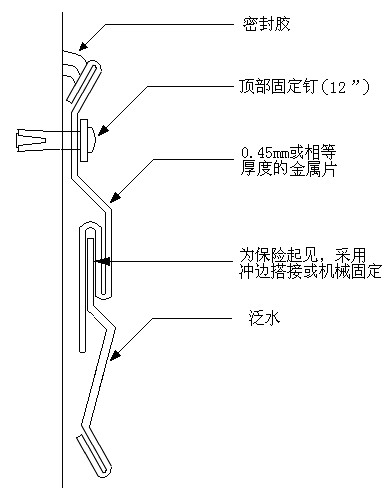

圖2 表面裝配帶可移動泛水的平嵌線
14 質量保證和防水試驗
在綠化屋面防水卷材和綠化屋面系統施工時要經常目視檢查，以進行全面和有效的工藝檢查。如由兼職監督員執行，當其它工序可能對綠化屋面系統產生影響時，應在每個關鍵階段開始和結束時進行檢查。質量保證的責任應明確，以確保完全明確材料的施工安裝、施工安裝的方法，明確應采取糾正措施的缺陷。典型的做法是，綠化屋面系統承包商以合適的方式向業主提供所有修復報告的復印件，并在觀察期向承包商的現場施工人員口頭傳達需要采取糾正措施項目的部位。
業主要求的質量保證期從綠化屋面系統防水卷材施工完畢到種植層施工完畢的時間段。
強烈建議作為綠化屋面系統層次的鋪設在平面的綠化屋面防水卷材應進行防水試驗，以保證完全適用于后續的施工要求。建議防水試驗應被見證，應記錄試驗結果，特別是試驗完畢后出現問題的情況。
鋪裝種植層前，無論綠化屋面防水卷材是在靜水壓（如靜止水）和（或）在非靜水壓（如流動水）條件下，應對防水試驗進行評估。進行防水試驗前，應通知相關方和施工方要進行的試驗。防水試驗的兩種方法之一：
靜水試驗時，需要在綠化屋面防水卷材上保持一定水位的地方臨時堵塞屋面排水管，并建臨時圍堰。充滿高出卷材表面最高點至少2英寸（約50mm）深的水，保持至少24小時或按生產商提議的時間。安裝和移除這些臨時性圍堰時不得損傷卷材。
淋水試驗時，不需要堵塞屋面排水管或建臨時性圍堰，要求在綠化屋面防水卷材表面不間斷淋水，保持至少24小時或按生產商提議的時間。
防水試驗的正確選擇依賴于屋面板/基層結構負荷量和屋面板/綠化屋面系統的坡度。而且每個項目的防水試驗的操作方法依賴于現場施工條件。坡度不大的屋面可采用噴淋或沖水的試驗方法。坡度較大的屋面（如陡坡綠化屋面系統）應采用噴淋的試驗方法。設計師有確定屋面的結構承載力的責任。
應注意試驗用水的重量不要超過屋面結構的荷載能力，另外，水的高度也不能超過最低部位的泛水高度。無論是噴淋還是沖水試驗，水應在綠化屋面防水卷材上保持至少24小時或按生產商提議的時間。試驗后應檢查卷材底部區域是否有滲漏。如果有滲漏，應立即停止試驗，并對卷材或滲漏區域修繕，至少24小時后方可重新試驗。防水試驗合格后，除非保護層是綠化屋面防水卷材的一部分，應在試驗區域鋪設保護層。在施工鋪裝綠化屋面系統其他層次和種植土前，應出具綠化屋面防水卷材防水試驗的性能證明文件。
防水試驗合格后，卷材上方可鋪設保護層、阻根層、防潮層和（或）排水層等。鋪設其他層次前，在已完工的層次上應避免不必要的走動。如果表面暴露在陽光下或綠化屋面防水卷材在超高溫下鋪設，應在24小時內鋪設保護層。
有關防水試驗的信息和檢驗方法的示例在本手冊的“綠化屋面系統總則”部分有提及。
其他檢驗方法，如電流區域矢量圖法，適用于檢查裂縫，適合在防水試驗或綠化屋面系統施工完畢后使用。這種低壓測試方法利用水作為導電介質，線圈裝置在不導電的卷材表面和導電的結構層或基層之間產生電位差，這是低壓測試方法的原理。卷材表面有水時，就會產生一個電域，卷材裂縫就會產生向量（與地面裂紋相連）。這些向量使技術人員能夠確定綠化屋面防水卷材的漏點，這種方法可以確定綠化屋面系統的裂縫。
15 種植層
建議選擇合適的種植層和綠化屋面防水卷材以上各層次。在綠化屋面防水卷材層上設置保護層、阻根層、排水層、防潮層等，以及通風層、保濕層、蓄水層和生長介質等。對于整個綠化屋面系統而言，種植土的選擇是非常重要的。泛水應高出種植土不小于4英寸（約100mm）的高度。綠化屋面防水卷材以上各層次之間應是相容性的材料。
像電纜通道、灌溉管路、管道系統等輔助設施的安裝不應與綠化屋面系統直接接觸。
16 防水試驗后考慮的問題
防水系統鋪設完畢后，在保護層、系統各層次和種植土層施工前，綠化屋面系統承包商和總承包商應建議合適的參與方監督和保護綠化屋面防水卷材。像電纜通道、灌溉管路、管道系統等輔助設施的安裝不應與綠化屋面系統直接接觸。延長綠化屋面防水卷材在紫外線下暴露時間時應避免造成損傷。由于其他施工項目對綠化屋面系統造成的損傷，是對其產生后續問題的一個重要方面。結構通道、腳手架、其他項目施工、碎片和污染物等應避免影響綠化屋面防水卷材完整性。損傷很難被發現，水進入的綠化屋面系統的裂縫和滲漏點長時間未檢查出，會導致像損壞結構這樣的嚴重問題。當預期部位可能產生結構損傷時，在項目開始前應考慮鋪設臨時性防水系統。
17 保修期
防水系統保證期的長短不是選擇綠化屋面防水卷材或綠化屋面系統的基本標準，因?yàn)檫@并不能提供綠化屋面系統性能是否滿足保證期的要求的證明。為特殊項目選擇綠化屋面系統應基于產品的質量和適合于預期的結構項目。如果綠化屋面系統不能滿足要求，以及裂縫使業主受到損失，長期的保證期對用戶來說也沒有什么價值。相反，如果綠化屋面系統有好的設計、好的結構、好的施工和好的產品，花錢買保險顯然是沒有必要的。
擔保書通常包含許多限制條件，在問題出現后，這些條件往往限定了擔保人的責任和消費者的補償額度。擔保書還包含其他的限制性條件，如預防擔保書中責任和權利轉移的條款，不包括由于綠化屋面系統是缺陷造成的損傷，包括賠償數額的限定。 主張不屬于綠化屋面系統的組成部分的生長介質、設備等的移動不在責任范圍之內。在保護綠化屋面防水卷材進行的其他形式的施工，造成的任何種植層的移動，綠化屋面系統承包商和材料提供商不必為此承擔責任，包括設施、設備等。建議就擔保書的解釋和責任問題咨詢相應的生產商。
18 對業主的建議
業主應保存所有記錄、圖紙、技術規范、防水試驗方法，作為以后的參考資料。這些資料應保留維護過程的記錄。
這包括以下主要內容：
○應清理掉綠化屋面系統上的碎石等雜物，因?yàn)樗鼈兛赡鼙粧叩脚潘苤?，并堵塞排水管。查?yàn)排水管的檢查口，看有無土和碎石等雜物堆積。
○發現綠化屋面系統裂縫后，應立即通知綠化屋面系統承包商。
○記錄產生滲漏的條件。
○記錄雨后是否立刻產生裂縫，在綠化屋面系統干燥前，觀察裂紋在雨后是繼續開裂還是慢慢停止。對所有相關情況進行診斷，并立即修復綠化屋面系統。
○在沒有向綠化屋面系統承包商和材料生產商咨詢有關施工安裝方法和構造詳圖的情況下，不允許安裝新的穿出屋面設施（如果生產商已對綠化屋面系統進行了擔保）。
○讓景觀維護工人注意不要破壞外露的材料，特別是防水層和泛水。在屋面進行施工作業時應采取必要的安全防護措施。
○將來安裝穿出屋面設施時，應確保綠化屋面系統承包商做好泛水和密封。
19 施工預備會檢查清單
建議遵循下列要求以確保施工預備會成功召開：
○檢查、評審綠化屋面系統。
○制定有關的工作進度表和業務協調和順序，包括適宜的處理時間；
○進度表應規定穿出設施、附屬裝置、設備、種植層的施工時間，和（或）避免或限制在綠化屋面防水卷材上走動等保護措施。
○制定結構施工進度和施工方法，將會避免對綠化屋面系統的損害。包括鋪設像膠合板等臨時性綠化屋面防水系統或臨時性綠化屋面防水表面保護手段。設立施工通道或園路，有助于保護已完工的綠化屋面防水卷材和系統，免遭腳走和設備的損傷。
○制定屋面檢查和修復的技術指導，包括確定檢查和修復的職責。
○綠化屋面系統施工前，協調所有墻、路緣石、排水和其他出屋面設施的安裝。
○規定施工現場象入口、腳手架、施工、儲存和處理等場所的標識。
○規定經所有相關方一致同意的適宜的氣候條件和工作溫度標準。
○規定綠化屋面防水卷材施工后的現場監督檢查條款，以確保完工的綠化屋面防水卷材不被后續施工損壞。如果發生損壞，應在規定的時間內進行修復。
○規定安全規章和要求，包括對工人的安全要求。
○規定質量保證要求和程序，包括工作中有質量保證資格人員的變動。
○規定防水試驗要求和程序，包括明確對完工的綠化屋面防水卷材和綠化屋面系統有權終止試驗的人。
○規定種植層安裝的時限。
○為了防止種植層在綠化屋面防水卷材上施工而損傷卷材，規定在種植層施工時有綠化屋面防水卷材的人員在場。
○規定質量控制、過程檢查及負責人。
○規定灌溉水源。
施工預備會的結論，項目參與方要求任何對項目條件或綠化屋面系統的改變應：
○書面通知所有相關方有關的變更。
○確保得到設計師、業主和所有受此變更影響的相關方對項目的變更取得一致同意。
另外，業主或設計師應向所有參與方提供書面會議記錄，說明施工中的注意事項。
