構造詳圖簡介

編制本手冊“綠化屋面系統細部構造”部分的目的是，向讀者提供綠化屋面系統設計和施工的更深的技術信息，以確保工程質量。這里介紹了對每個細部構造應特別注意的方面。

由于施工條件的不同和大量材料的使用，綠化屋面系統施工在美國的不同地區有不同的要求。大多數情況下，綠化屋面系統采用傳統做法，也就是說他們是為特殊基層和結構設計并在施工現場安裝的。本手冊向每個承包組織提供了粘結作業的選擇。建議每個公司的作業面和施工方法應提前提交總施工進度表。

本手冊定義了下面的綠化屋面系統、綠化屋面和防水層：

○綠化屋面系統：在任何與地下建筑可分離開的建筑物的防水層上種植植物或設置景觀的屋面區域（可稱之為綠化屋面系統）。綠化屋面系統包括屋面防水系統和于之相關聯的層次（比如保護層、阻根層、排水層、保溫層、通風層）、種植層和植物。

○綠化屋面：基層和綠化屋面系統。

○防水層：在干燥條件下對表面或結構處理，以阻止水道。

綠化屋面系統可以分為三種種植形式：簡單式種植、半花園式種植和花園式種植，依據以下條件劃分：

○簡單式種植綠化屋面系統：設計為2到6英寸（約50—150mm）深的土質生長介質的綠化屋面系統。

○半花園式綠化屋面系統：設計為6到10英寸（約150—250mm）深的土質生長介質的綠化屋面系統。

○花園式種植綠化屋面系統：設計為10英寸（約250mm）以上深度的土質生長介質的綠化屋面系統。

本手冊的綠化屋面系統細部構造為以下材料的設計和施工提供信息：

○熱熔法施工的高聚物改性瀝青卷材——織物增強型，最小厚度為215密爾（約5.5mm）

○APP和SBS高聚物改性瀝青片材——至少鋪設兩層

○EPDM卷材——增強型，最小厚度為60密爾（約1.5mm）

○氯化聚乙烯（PVC）卷材——增強型，最小厚度為80密爾（約2.0mm），條型搭接

○單和雙組分液體合成橡膠材料——增強型

本手冊中包含的信息預期會被新的構造和綠化屋面系統情況等替代或更新。

由于大量不同綠化屋面系統材料的使用，本手冊不可能向設計師、承包商和業主提供包括所有產品的的設計和施工的各種方法和實例。

在手冊中，美國屋面工程協會（ ）旨在介紹統一的綠化屋面系統知識和實例，美國綠化屋面系統實例和防水承包商，以期為做好屋面和防水工程提供實例和施工過程。本手冊提出建議和意見之處應注意，這些是比每個產品生產商、綠化屋面設計師和綠化屋面承包商提供的一般做法更保險一些的做法。手冊中包含的綠化屋面設計和施工過程是經檢測和時間考驗的，適用于全美范圍。

手冊中“綠化屋面系統細部構造”部分的建議不能理解為是綠化屋面設計和施工的唯一做法。由于氣候條件不同，適用的許多設計標準和機械固定可能不同，某些區域可能利用“試驗區”對綠化屋面系統進行檢測和時間考驗。 沒有暗示或排除，提供試驗區進行時間試驗和檢驗是不滿足和不適宜的。鼓勵本手冊的讀者與 的成員接觸，交流在他們當?shù)毓こ虒?shí)例的建議和一般技術信息。

“綠化屋面系統細部構造”部分提供了八類綠化屋面系統的一般形式—— 簡單式種植、半花園式種植和花園式種植——有或沒有保溫層和不同的屋面板形式。依據綠化屋面防水卷材類型保留細部構造。細部詳圖可依據防水卷材類型和建筑構造來改變。

 建議，在認真閱讀了手冊“一般綠化屋面設計應考慮的因素”部分和有關規范標準后，“綠化屋面系統總則”部分方可用于綠化屋面系統的設計。包括：

○當?shù)氐臍夂驐l件和地理環境

○建筑物潛在的用途和設計壽命

○內外部溫度、濕度和使用條件

○適用的規范

○LEEDTM（能源與環境設計先鋒獎）的要求

○屋面類型和條件

○構造系統

○坡度和排水區域

○綠化屋面防水卷材

○綠化屋面系統類型（如密實度[厚]），包括種植層

○相容性和建筑物構造

○建筑物位移

○安裝形式和數量、保護和需要的排水區域

○安裝時的通風要求

○建筑界面和（或）系統組成間的相容性

○構造層次

○施工人員的安全

○可能的建筑附屬物

○應用特定系統方法產生的美感

○雪荷栽和滯水荷栽

○結構交接部位

○穿出屋面設施

○景觀維護

這些準則在決定每個綠化屋面系統最終是否成功中起著重要的作用，設計師必須考慮確定綠化屋面系統適宜的層次、提供的產品和施工說明書、采用的細部構造等。

另外，設計師應考慮綠化屋面系統產品生產商的需求，適當?shù)谋ｋU(xiǎn)、建筑規范和（或）其他行政機構。建議在設計綠化屋面系統時參考材料生產商書面的施工說明書。

對于綠化屋面系統細部構造， 建議設計師應對以下各個方面予以考慮：

屋面板構造

 建議對于所有綠化屋面翻新，檢查屋面結構板和構造承載力是有必要的。在綠化屋面系統鋪裝前應對所有屋面板的缺陷進行糾正。

在翻新項目中木屋面板可以作為綠化屋面基層。需要石膏或膠合板作為覆蓋板，需要確定構造承載力。

綠化屋面防水卷材

在防水卷材暴露部位需要采取防紫外線保護，如金屬封蓋。在防水卷材暴露部位應采取防紫外線的卷材。

綠化屋面防水卷材必須與不相容的材料分開。PVC防水卷材可以是綠化屋面系統的組成部分，但與聚乙烯保溫層不相容。不相容的材料與另一材料接觸的地方需要分開。

保護層

在一些系統中，保護層和阻根層可以是相同的層次/材料，可以鋪裝在反面。

阻根層

阻根層依據綠化屋面系統所用的植物種類來選擇的。根據不同的系統形式和設計要求，阻根層也是不一樣的。

排水層

防潮層下鋪設排水層應在上部鋪裝一層纖維增強層。

根據 的建議應對結構結合部位進行無損探測，如女兒墻， 建議所有綠化屋面系統需要做內排水。

防潮層

構造詳圖中的防潮保溫層的鋪裝在適當?shù)目臻g上。像停車場結構的建筑物不需要任何保溫層。建議在綠化屋面系統中使用高密度高強度的保溫層。

通風層

保溫層上需要通風層防止保溫層被浸透，可以降低熱阻值。通風層不應是吸水或保濕的。

如果在保溫層上鋪裝保溫和防潮層就需要通風層。沒有保溫層就不需要防潮層。

保濕層

保濕層的選擇依據所用的蓄水層類型和綠化屋面植物類型。

蓄水層

蓄水層一般適用于淺植綠化屋面系統。而且也適合用在中深和深植綠化屋面系統中。深植綠化屋面系統需要在蓄水層上匯集。

如果綠化屋面系統不包括保濕層，蓄水層可以用作通風層，然而，許多情況下通風層是被忽略的?？捎稍O(shè)計和蓄水層形狀來決定。

由于蓄水層設計特別考慮了重量和壓縮強度，蓄水層不適合于沒有種植的區域下面。

過濾層

過濾層，通常叫作“海綿織物層”，是一般由聚酯或聚乙烯/聚丙烯等材料做成的織物密織層，阻止土流出并允許水自由通過，并防止阻塞排水系統。在沒有保溫系統或保溫系統上鋪設通風層時，在鋪設生長介質前，過濾層一般直接安裝在排水層上面。

種植介質

對于所有綠化屋面形式，種植層是一樣的，所以只在淺植綠化屋面系統構造詳圖中明示。中深和深植綠化屋面系統需要對其進行適當?shù)男薷囊赃m應更深的種植介質和蓄水層的要求。

淺植綠化屋面系統需要的生長介質一般需要2到6英寸（約50mm—150mm）厚；中深種植綠化屋面系統需要6-10英寸厚（約150mm—250mm）的生長介質；深植綠化屋面系統一般需要250mm或更深的生長介質。

泛水

不建議使用銅質材料作為金屬泛水。金屬用作泛水應與綠化屋面防水卷材和土質種植介質相容。不銹鋼、鋁和鍍鋅金屬片材可以用作金屬泛水。

排水

所有排水需要檢查室。如果是金屬檢查室應是不銹鋼的或是無腐蝕的非金屬材料制成。另外，所有排水應有夾持環固定。

周長和邊界

綠化屋面系統應在屋面區域周圍鋪設18到24英寸的園路。以便于對泛水的維護。由于抗風能力的原因，不建議使用松鋪礫石。

根據 的建議應對結構結合部位進行無損探測，如女兒墻， 建議所有綠化屋面系統需要做內排水。

由于存在隆起的問題，在結構細部構造中對園路有明示。在某些地方，礫石可以替代園路。設計師應確定園路在邊緣區域的抗風揭要求。

穿出設施和間隙

綠化屋面系統排水和路緣的立邊一般要特殊安裝或需要輔件。一般需要內排水器皿和屋面板下夾持，并由其他承包方施工。夾持環和圓頂過濾器一般由其他承包方提供，綠化屋面承包方安裝。

管道與墻和墻板降應留足夠的空間便于綠化屋面系統材料的施工安裝。 建議管道之間、管道與墻或墻板之間、墻板與墻板或墻之間的最小間隙為12英寸（約300mm）。綠化屋面系統有不同的施工安裝方法，有不同的空間要求，特定項目條件不允許有這些間隙；無論如何，為方便穿出屋面設施的泛水施工處理，需要適當?shù)目臻g（如間隙）。參看圖7提供的信息。

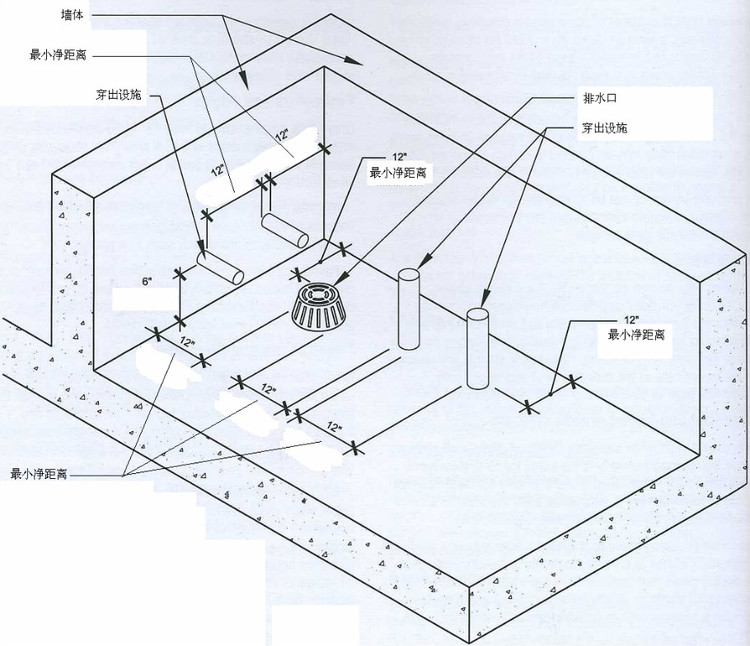

圖7  管、墻和邊緣之間凈距離指導

穿透綠化屋面防水卷材的穿出件的結構支架應是方形或圓形的。不建議使用H型、L型和T型結構支架，因?yàn)樗鼈兎核щy，還有經常性維護問題。

金屬泛水構件

圖8是 推薦的泛水側面圖。

圖解金屬木結構，如隱蔽或蓋板，固定在金屬片部分（細部構造SM—1到SM—2），《 屋面和防水手冊》（第五版）的細部構造部分。 不建議在封蓋外部垂直面底部和建筑物外墻間堵縫，因?yàn)檫@樣不能增加系統防水的完整性，事實上還會防礙墻體結構散發水分的能力。適當?shù)拈g距、圍梁和連續防滑條固定應有最小的防風揭損害。封蓋外部垂直面底部應有最小1英寸（約25mm）壓在外墻材料商埠邊緣下。

金屬邊緣抗風揭

預制金屬片材女兒墻封蓋的抗風揭能力來于女兒墻封蓋前后搭接強度。圖9是 建議的兩個預制金屬片材女兒墻封蓋可靠做法。

 認可的赫西服務/警告交叉試驗是基于與ANSI/SPRI ES—1“低坡屋面系統用邊緣系統國家標準”一致的測試方法。ANSI/SPRI ES—1是國家級推薦標準，并在幾個建筑規范中被引用，包括國家防火協會NFPA5000和國家建筑規范等。

 認可的FM認證是基于與FM4435“屋面邊緣固定”一致的測試方法。FM4435作為FM對屋面邊緣固定認可的基礎。這個標準也是NFPA 5000建筑規范的技術要求。

 已經分別排列了ITS和FM對 會員單位的 認可列表的副表。允許副表中的 會員單位制造和安裝已列出的 認可的金屬邊緣泛水，ANSI/SPRI ES—1和FM4435。。
